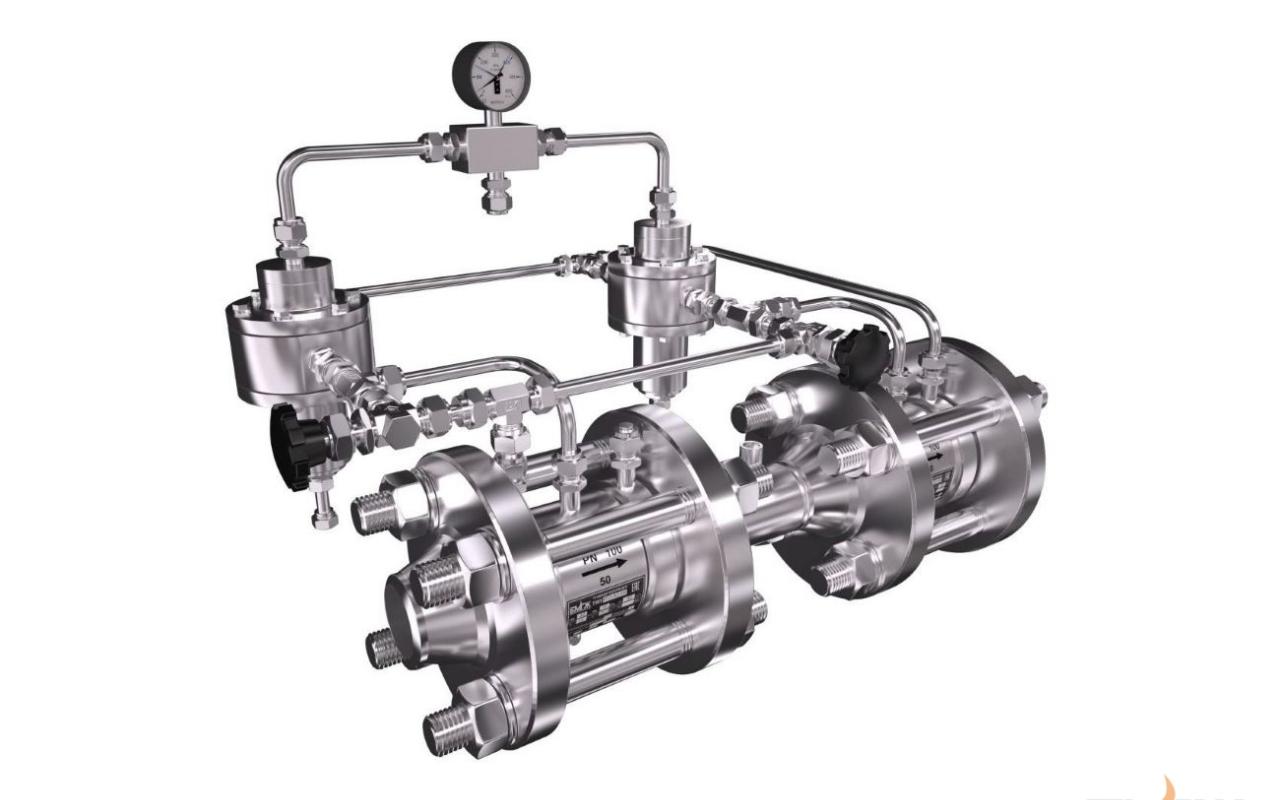

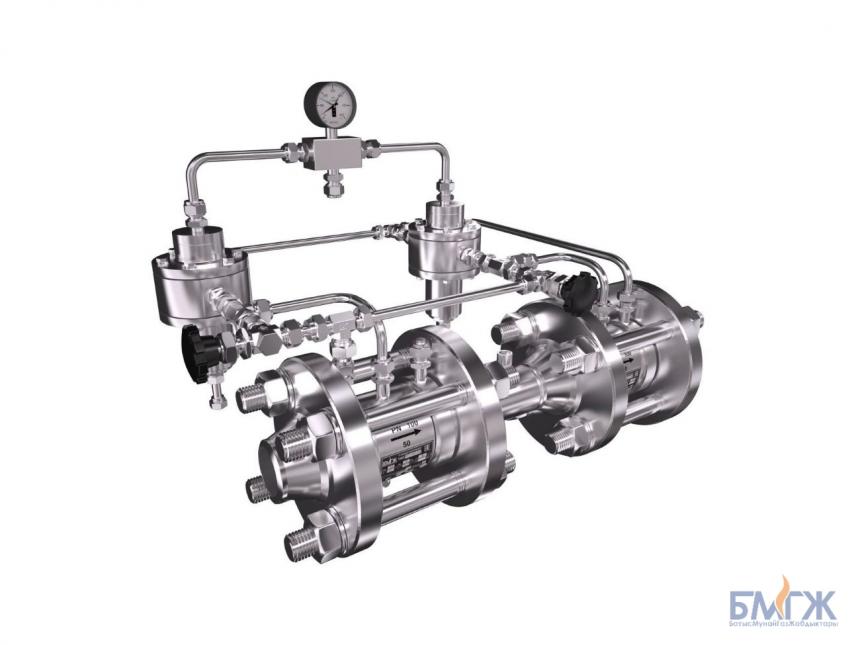

Модули регуляторов РГО/РГП
Область применения
Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.
Состав
Модуль регуляторов состоит из двух последовательно соединенных регуляторов РГО либо РГП с пилотными регуляторами РД-ПС по системе «регулятор регулятор-монитор».
Назначение
Регуляторы используются в модульной системе «регулятор регулятор-монитор» с целью обезопасить нить редуцирования от повышения давления в трубопроводе в связи с поломкой регулятора.
Регулятор-монитор обеспечивает автоматическое поддержание давления газа в заданных пределах без уменьшения пропускной способности линии редуцирования.
Условия эксплуатации
Регулятор изготавливается двух типов климатического исполнения для эксплуатации в помещениях или под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха: У2 (от - 45°С до + 40°С) и УХЛ2 (от -50°С до + 40°С) и верхнем значении относительной влажности окружающего воздуха 95% при температуре + 35 °С и более низких температурах без конденсации влаги.
Срок службы регуляторов - не менее 30 лет.
Гарантия - 3 года.
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА | Значение для исполнения | ||||
| Модуль регуляторов РГО-25/16 РГО-25/100 РГО-25/150 |
Модуль регуляторов РГО-50/16 РГО-50/100 РГО-50/150 |
Модуль регуляторов РГО-100/16 РГО-100/100 РГО-100/150 |
Модуль регуляторов РГО-150/16 РГО-150/100 РГО-150/150 |
Модуль регуляторов РГО-200/16 РГО-200/100 РГО-200/150 |
|
| 1. Номинальное давление PN, МПа (кгс/см2) ASME B 16.5 ANSI |
1,6 (16), 10,0 (100), 15,0 (150) Class 150, Class 600, Class 900 |
||||
| 2. Номинальный диаметр DN NPS |
25 1’’ |
50 2’’ |
100 4’’ |
150 6’’ |
200 8’’ |
| 3. Диапазон регулируемых давлений, МПа (кгс/см2) |
0,1-4 (1,0-40) | ||||
| 4. Диапазон температур регулируемой среды, °С |
-10…60 | ||||
| 5. Присоединительные размеры | Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором) | ||||
| 6. Строительная длина, L, мм (“) | 520±1,5 (20,5”±0,06”) | 570±1,5 (22,4”±0,06”) | 932±1,5 (36,7”±0,06”) | 1072±1,5 (42,2”±0,06”) | 1171±1,5 (46,1”±0,06”) |
| 7. Габаритные размеры, мм (“), не более длина ширина высота |
592 (23,3”) 410 (16,1”) 391 (15,4”) |
623 (24,5”) 435 (17,1”) 438 (17,2”) |
949 (37,4”) 470 (18,5”) 510 (20,1”) |
1072 (42,2”) 509 (20”) 575 (22,6”) |
1171 (46,1”) 635 (25”) 680 (26,8”) |
| 8. Масса, кг, не более | 32 | 51,4 | 140 | 275 | 415 |
| 9. Материал корпуса | 12х18Н10Т, Д16Т | ||||
| НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА | Значение для исполнения | ||||
| Модуль регуляторов РГП-25/100 РГП-25/150 |
Модуль регуляторов РГП-50/100 РГП-50/150 |
Модуль регуляторов РГП-100/100 РГП-100/150 |
Модуль регуляторов РГП-150/100 РГП-150/150 |
Модуль регуляторов РГП-200/100 РГП-200/150 |
|
| 1. Номинальное давление PN, МПа (кгс/см2) ASME B 16.5 ANSI |
10,0 (100), 15,0 (150) Class 600, Class 900 |
||||
| 2. Номинальный диаметр DN NPS |
25 1’’ |
50 2’’ |
100 4’’ |
150 6’’ |
200 8’’ |
| 3. Диапазон регулируемых давлений, МПа (кгс/см2) |
0,1-4 (1,0-40) | ||||
| 4. Диапазон температур регулируемой среды, °С |
-10…60 | ||||
| 5. Присоединительные размеры | Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором) | ||||
| 6. Строительная длина, L, мм (“) | 480±1,5 (18,9”±0,06”) | 618±1,5 (24,3”±0,06”) | 878±1,5 (34,6”±0,06”) | 1024±1,5 (40,3”±0,06”) | 1257±1,5 (49,5”±0,06”) |
| 7. Габаритные размеры, мм (“), не более длина ширина высота |
480 (18,9”) 396 (15,6”) 329 (13”) |
618 (24,3”) 398 (15,7”) 377 (14,8”) |
878 (34,6”) 456 (18”) 460 (18,1”) |
1024 (40,3”) 534 (21”) 542 (21,3”) |
1257 (49,5”) 575 (22,6”) 625 (24,6”) |
| 8. Масса, кг, не более | 29,1 | 60,2 | 142,5 | 281,5 | 518,5 |
| 9. Материал корпуса | 12х18Н10Т, Д16Т | ||||
